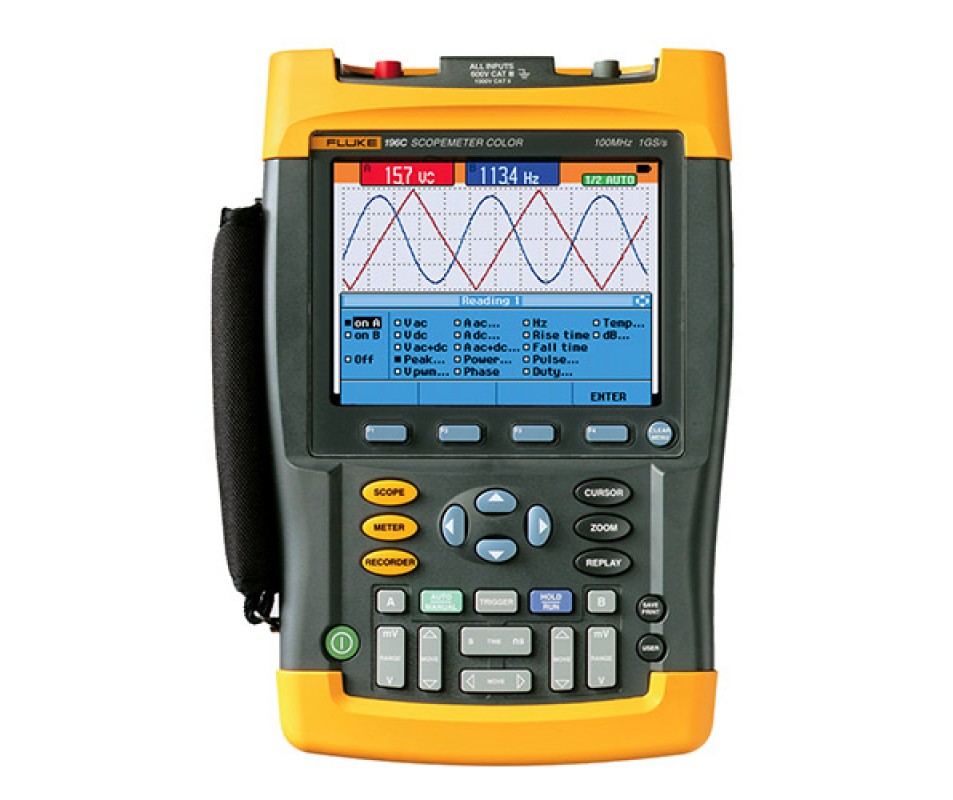

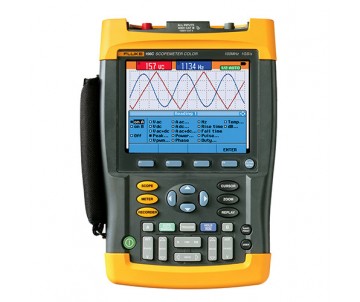

Fluke 196C осциллограф-мультиметр ScopeMeter
Fluke 196C осциллограф-мультиметр ScopeMeter

Fluke 196C осциллограф-мультиметр ScopeMeter

0 отзывов Написать отзыв
  • Производитель: Fluke

  • Цена по запросу

Снят с производства


Назначение осциллографа-мультиметра ScopeMeter® Fluke 196C:
Для применений с высокими требованиями, высокопроизводительные осциллографы ScopeMeter серии 190 предлагают характеристики, которыми обычно обладают первоклассные стационарные приборы. Обладая диапазоном сигнала до 200 МГц, частотой выборки в реальном времени до 2,5 Гвыб/с и емкостью памяти в 27 500 точек на вход, эти приборы идеально подходят инженерам, которым необходимы все возможности высокопроизводительных осциллографов в компактном приборе с питанием от батарей.

Особенности осциллографа-мультиметра Fluke 196C:
Двойной вход - модели с полосой  100  МГц
Частота выборки реального времени до 2,5 Гвыб/c на вход
Выбор между цветным или черно-белым экраном с высоким разрешением
НОВИНКА. Еще больше информации, чем раньше! Осциллографы Fluke ScopeMeter серии 190 теперь работают вдвое быстрей (осциллограмма обновляется более 100 раз в секунду).
Гальванически развязанные каналы по земле
Цифровое послесвечение" - для анализа сложных динамических изменений формы сигнала, как на аналоговом осциллографе (только серия 190C)
Высокая скорость обновления изображения для мгновенного рассмотрения динамического изменения
Система автоматического запуска Connect-and-View™, полный диапазон режимов ручного запуска плюс внешний запуск.
Автоматическое сохранение и повторное воспроизведение 100 изображений на экране
Объем памяти регистрации событий с помощью режима ScopeRecord - 27 500 точек на вход
Независимые изолированные "плавающие" входы на 1000 В
Эталонная осциллограмма для визуальных сравнений и автоматической проверки на соответствие шаблону (только серия 190C)
Функция Vpwm для измерений параметров преобразователей частоты и электропривода
Операции с формами сигналов: сложение, вычитание и умножение
Курсоры, увеличение изображения и часы реального времени
30 автоматических измерений формы сигнала
Никель-магниевый аккумулятор, обеспечивающий работу в течение четырех часов
Содержит мультиметр True-RMS c разрешением 5000 единиц и безбумажный регистратор TrendPlot™


Технические характеристики осциллографа-мультиметра Fluke 196C:

Канал вертикального отклонения
 Полоса пропускания (-3 дБ) 0…100 МГц
 Ограничение полосы пропуск 10 кГц, 20 МГц
 Коэф. отклонения (Коткл.) 5 мВ/дел…100 В/дел с погрешностью ± 1,5 %
 Время нарастания ≤ 3,5 нс
Входной импеданс 1 (± 1 %) МОм / (15 ± 2) пФ
 Макс. входное напряжение 1000 В (с делителем); 300 В (прямое подключение)
 Режимы работы Канал 1 (2), инверсия 1 (2), 1 и 2, 1+2, 1-2, 1*2
Канал горизонтального отклонения
 Коэф. развертки (Кразв.) 5 нс/дел… 5 с/дел
 Погрешность установки Кразв. ± (0,01 % + 0,04 х Кразв.)
 Режимы работы Основной, ZOOM, медленно (5 мс…120 с/дел), X-Y
Синхронизация
 Источники синхросигнала Канал 1, канал 2, внешний
 Режимы запуска развертки Авто (Подключай-и-Смотри), автоколебательный, ждущий, однократный, ТВ (PAL, NTSC, PAL+, SECAM), пред- (12 дел) и послезапуск (1200 дел), по импульсу (300 нс…10 с)
 Фильтры синхронизации Связь по перемен. или пост. току, фильтр шума
Сбор данных
 Разрешение по вертикали 8 бит
 Макс. частота дискретизации 1 ГГц на канал
 Макс. длина записи на канал 27 К (Scope Record); 18 К (TrendPlot); 1,2 К (Scope)
 Режимы сбора данных Выборка, пик. детектор (> 50 нс), усреднение (2 / 4 / 8 / 64), накопление, послесвечение
Автоматические и курсорные измерения
 Автоматические измерения U (I) переменное, постоянное, переменное со смещением, пик, ШИМ сигнал (19хС), дБ (дБ, дБм/50, 600 Ом), частота, время нарастания и спада, +/- коэф. заполнени, +/- ширина импульса, мощность (Вт, В*А, вар, cosφ), фаза, температура
 Курсорные измерения ΔU, ΔT, 1/ΔT, U макс/ мин/ ср., +/- пик, размах, время нарастания и спада, время от начала записи и между событиями (Scope Recorder, Trend Plot)
Мультиметр
 Макс. пределы измерений 1100 В, 10 МА (с датчиком), 30 МОм, 2500 °C (с датчиком)
 Макс. разрешение 0,1 мВ; 1 мкА; 0,1 Ом; 0,1 °С
 Базовая погрешность ± 0,5 % (постоянное напряжение)
Регистратор TREND PLOT
 Режимы работы График мин/ макс с метками времени (текущее, от старта)
 Источник сигнала Канал 1 (2), 1 и 2, канал 3 (мультиметр)
 Длительность записи 60 мин…22 суток (1 вход); 30 мин…11 суток (2 входа)
Регистратор SCOPE RECORD
 Режимы работы Осциллограмма (5 мс…120 с/дел) с метками даты и времени
 Режимы запуска Непрерывно, однократно от канала 1 (2) / 1 и 2; внешний
 Длительность записи 60 с…48 часов



Механические и общие характеристики Fluke 196C:

 Память 10 ячеек (экран + профиль); 2 ячейки (регистратор)
 ЖК дисплей 8 х 12 дел (86 х 115 мм); подсветка, цветной ЖКИ
 Напряжение питания Внешнее через сетевой адаптер или NiMH (макс. 4 ч )
 Размеры 169 мм х 256 мм х 64 мм
 Вес 2 кг (саккумулятором)



Комплект поставки Fluke 196C:

№НаименованиеКоличество
1. Прибор Fluke196C1
2. Сетевой адаптер/зарядное устройство1
3. Аккумулятор4
4. Комплект делительх102
5.  Комплект ЗИП делителя1
6. Измерительный провод2
7. Комплект измерительных принадлежностей2
