Проверка и калибровка электрических тестеров с использованием одного устройства

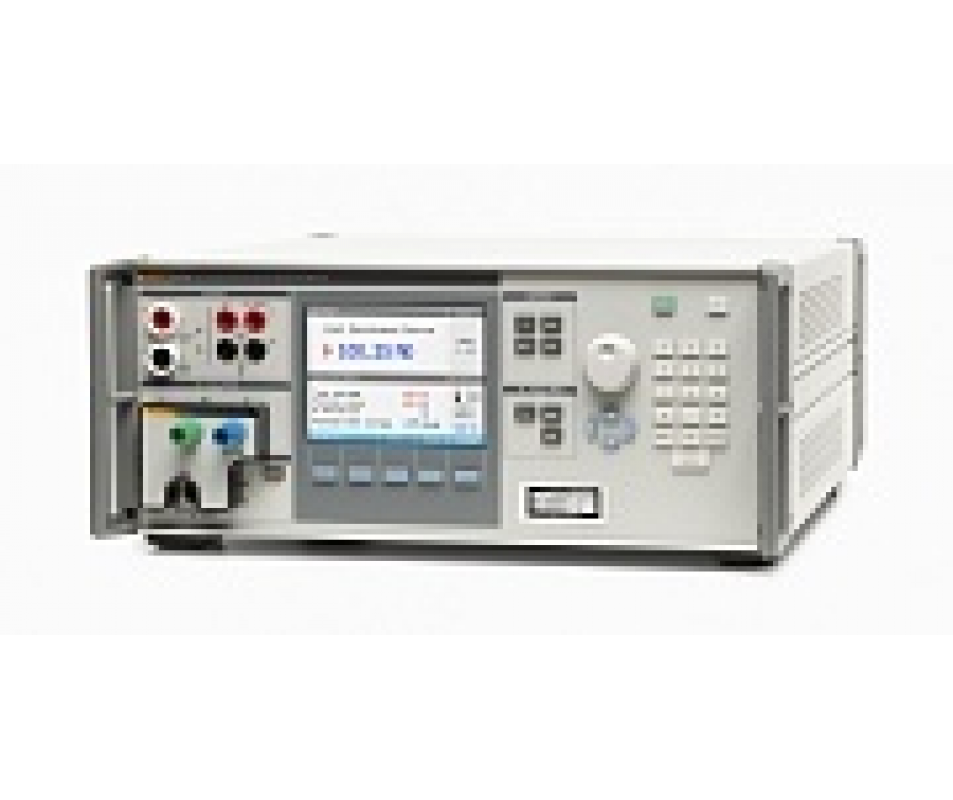

Многофункциональный калибратор Fluke 5320A Multifunction Electrical Tester Calibrator представляет собой точное и универсальное решение, предназначенное для калибровки различных типов электрических тестеров и диагностических приборов.

Модель Fluke 5320A, работающая с постоянным током, позволяет заменить традиционные средства калибровки, такие как резисторы, декадные магазины и прочие специализированные устройства. В составе прибора используются высокоточные и высоковольтные резисторы, что обеспечивает минимальные значения погрешности при измерениях.

Применение одного универсального калибратора вместо набора отдельных приборов позволяет оптимизировать рабочее пространство лаборатории и значительно упростить процесс калибровки.

Fluke 5320A отличается удобством эксплуатации. На большом цветном дисплее отображаются числовые параметры, а также графически показывается активность подключений. Дополнительно предусмотрено встроенное иллюстрированное руководство, облегчающее работу пользователя.

Для повышения эффективности эксплуатации предусмотрена поддержка программного обеспечения MET/CAL® Plus. Это решение широко применяется для автоматизации калибровочных процедур и управления оборудованием в лабораториях. Программный комплекс является масштабируемым и экономически эффективным инструментом.

Стандартные интерфейсы подключения, включая LAN, GPIB и RS-232, обеспечивают гибкую интеграцию прибора в существующую инфраструктуру.

Максимальное покрытие задач калибровки

Многофункциональный калибратор Fluke 5320A объединяет широкий набор функций, позволяя заменить множество специализированных устройств, используемых при калибровке электрических тестеров. Это делает его универсальным инструментом для работы с различными типами оборудования.

Многофункциональные установочные тестеры

Прибор оснащен функциями, необходимыми для калибровки установочных тестеров, включая проверку сопротивления изоляции, целостности цепей, параметров контуров, устройств с остаточным током, а также сопротивления заземления.

Портативные тестеры оборудования

Fluke 5320A обеспечивает возможность калибровки портативных тестеров, включая проверку сопротивления изоляции, заземления, токов утечки, импульсного напряжения и нагрузочных параметров.

Тестеры сопротивления изоляции

Используя высокоомные и высоковольтные резисторы, прибор позволяет выполнять измерение выходных параметров мегомметров и других тестеров изоляции. Для устройств с диапазоном до 1 кВ доступна настройка сопротивления от 10 кОм до 10 ГОм с разрешением 4,5 разряда, а также фиксированное значение 100 ГОм.

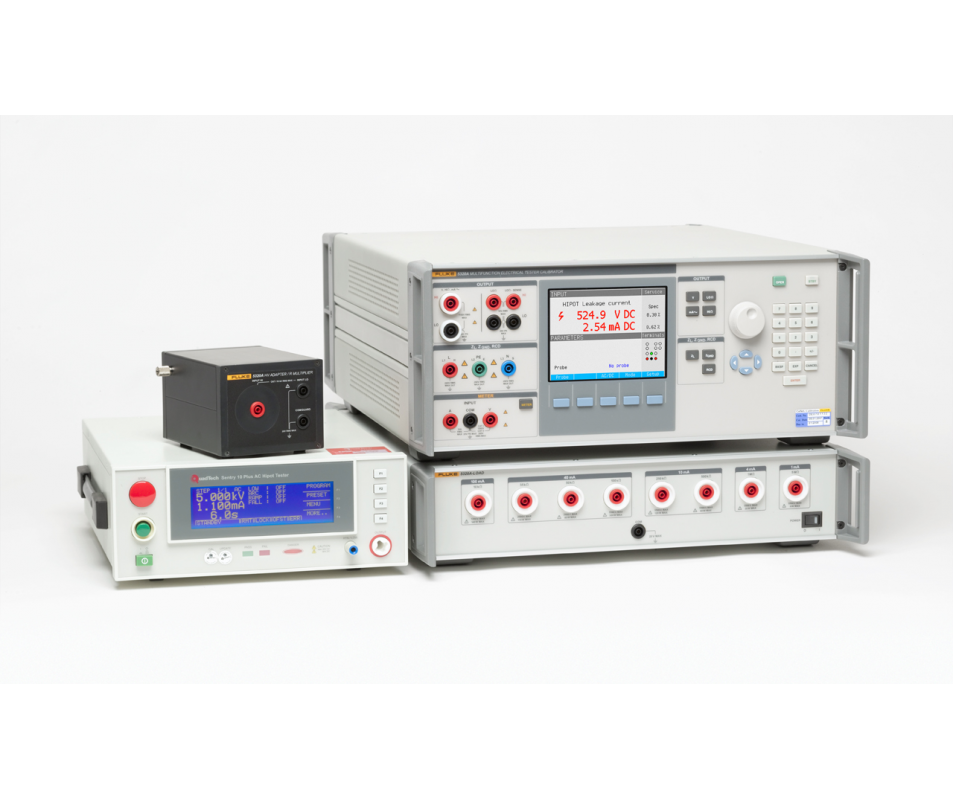

Для калибровки оборудования с напряжением до 5 кВ применяется внешний адаптер 10 кВ, который расширяет диапазон до 10 ТОм. Он функционирует как делитель напряжения (1 000:1) и как умножитель сопротивления (×1000).

Тестеры целостности цепей и сопротивления заземления

Калибровка низкоомных тестеров осуществляется путем задания точных значений сопротивления. Диапазон составляет от 100 мОм до 10 кОм с разрешением 3,5 разряда. Поддерживаются 2-проводная и 4-проводная схемы подключения.

Тестеры импеданса контура и линии

В конструкции предусмотрено 16 мощных высоковольтных резисторов, позволяющих изменять сопротивление контура на заданную величину. В режиме сканирования параметры определяются автоматически, а режим активной компенсации устраняет остаточный импеданс.

Тестеры УОТ и УЗО

Прибор моделирует работу устройств защитного отключения, обеспечивая проверку времени и тока срабатывания. Время отключения определяется с точностью до 0,25 мс, а погрешность измерения тока составляет около 1 %, что обеспечивает высокий коэффициент TUR.

Тестеры токов утечки

Поддерживается моделирование различных типов токов утечки: контактных, дифференциальных и замещающих. Диапазон составляет от 0,1 до 30 мА с разрешением 4,5 разряда. Возможность выбора метода измерения повышает гибкость применения.

Вольтметры

При работе со встроенными в тестеры вольтметрами не требуется дополнительное оборудование. В версии Fluke 5320A/VLC предусмотрен источник напряжения до 600 В с точностью 0,1 % для калибровки измерений переменного и постоянного напряжения.

Высоковольтные тестеры

Калибратор обеспечивает точную проверку высоковольтных параметров переменного и постоянного тока. Встроенный измерительный модуль позволяет работать с напряжением до 1000 В. Для более высоких значений используются дополнительные аксессуары: адаптер 10 кВ и щуп 40 кВ.

Адаптер 10 кВ позволяет выполнять калибровку переменного напряжения до 10 кВ с точностью 0,5 %. В сочетании с внутренним измерителем это дает возможность работать с импульсными и высоковольтными сигналами выше 1 кВ.

Тестеры безопасности медицинского оборудования

Благодаря высокой точности и расширенному функционалу Fluke 5320A может использоваться для калибровки тестеров безопасности медицинской техники, позволяя расширить перечень выполняемых лабораторных задач.
