Калибратор тестеров электробезопасности 5322A

Поставка данной модели калибратора на территорию Российской Федерации не осуществляется, в Государственный реестр средств измерений она не включена.

Калибратор электрических тестеров 5322A предназначен для специалистов по калибровке и позволяет обеспечивать соответствие оборудования современным стандартам значительно быстрее — почти в четыре раза по сравнению с традиционными ручными методами с использованием набора отдельных приборов.

Устройство соответствует строгим международным требованиям, включая британский стандарт BS7671 (17-е издание), стандарты МЭК/EN, AS/NZS 3000 (Австралия и Новая Зеландия), а также китайские нормы проверки и калибровки различных типов электрических тестеров.

Модель 5322A объединяет множество функций в одном корпусе, что исключает необходимость использования отдельных резисторов, декадных магазинов и других специализированных решений. Такой подход упрощает процесс калибровки: вместо работы с несколькими приборами требуется освоить только одно устройство.

Автоматизация комплекса приборов обычно представляет собой сложную задачу, однако 5322A легко интегрируется с ПО MET/CAL®, что позволяет существенно повысить скорость и эффективность работы.

Прибор обеспечивает калибровку тестеров электробезопасности всех основных категорий, выступая универсальным решением для различных типов оборудования.

Поддерживаемые типы приборов

Тестеры Hipot
Тестеры сопротивления изоляции (мегаомметры), включая устаревшие аналоговые модели
Тестеры импеданса контура и линии
Тестеры целостности цепи
Тестеры сопротивления заземления
Тестеры заземляющего соединения
Тестеры тока утечки
Тестеры УЗО / GFCI
Многофункциональные тестеры электроустановок
Портативные тестеры электроприборов (PAT)

Ключевые функции и преимущества

Регулируемые выходы высокого сопротивления — обеспечивают калибровку мегомметров до 5 кВ с возможностью точной настройки сопротивления.
Компенсация импеданса контура — устраняет влияние остаточного сопротивления линии.
Источник 600 В (опция VLC) — используется для проверки измерений переменного напряжения и питания PAT-тестеров.
4-проводные низкоомные источники — обеспечивают высокоточную калибровку малых сопротивлений.
Дополнительные нагрузочные резисторы до 5 кВ — применяются для проверки Hipot-тестеров.
Имитация УЗО — позволяет точно проверять ток и время срабатывания.
Измерение THD и коэффициента пульсации — обеспечивает контроль качества сигнала.
Гибкость конфигурации — возможность выбора модели под бюджет и задачи.
Интеграция с MET/CAL — автоматизация процессов калибровки.

Повышение скорости калибровки

Благодаря объединению всех функций в одном устройстве, 5322A исключает необходимость использования множества отдельных инструментов. Это обеспечивает универсальность, высокую точность и ускоряет выполнение работ до четырёх раз по сравнению с традиционными методами.

Тестеры сопротивления изоляции

Прибор использует высокоомные резисторы высокого напряжения и измеряет выходное напряжение мегаомметров. Поддерживается диапазон от 10 кОм до 100 ГОм с разрешением 4,5 разряда.

Для тестеров до 10 кВ применяется комплектный умножитель сопротивления, расширяющий диапазон до 10 ТОм. Также используется делитель 10 кВ для повышения точности измерений.

Тестеры тока утечки

Калибратор моделирует различные типы токов утечки (постоянный, прикосновения, дифференциальный) в диапазоне от 0,1 до 30 мА с разрешением 10 мкА. Поддерживается несколько методик тестирования, что даёт преимущество перед аналогами.

Многофункциональные тестеры электроустановок

Позволяет калибровать функции:

сопротивление изоляции
целостность цепи
импеданс контура
УЗО
сопротивление заземления

Все операции выполняются с помощью одного устройства.

Портативные тестеры (PAT)

Поддерживается калибровка параметров:

сопротивление изоляции
заземление
УЗО
напряжение пробоя
нагрузка

Тестеры целостности цепи и заземления

Диапазон сопротивлений от 100 мОм до 10 кОм с разрешением 3,5 знака. Поддерживаются 2- и 4-проводные режимы, включая минимальное значение 10 мОм.

Импеданс контура и заземляющее соединение

Встроенные высокомощные резисторы позволяют точно задавать сопротивление. Реализованы режим сканирования и активной компенсации. Минимальный 4-проводной выход — 1 мОм.

Тестеры УЗО / GFCI

Прибор имитирует работу защитных устройств без их фактического срабатывания. Обеспечивается высокая точность:

время — до 0,25 мс
ток — погрешность 1%

Также предусмотрен отдельный режим для PAT-тестеров.

Тестеры Hipot

Используются для проверки электробезопасности продукции — от бытовой техники до источников питания.

5322A обеспечивает калибровку переменного и постоянного напряжения до 5 кВ с измерением:

напряжения
тока
коэффициента пульсаций
THD

Для токов до 100 мА применяется дополнительный нагрузочный адаптер. Для напряжений выше 5 кВ используются:

делитель 10 кВ (точность до 0,5%)
дополнительный датчик 40 кВ

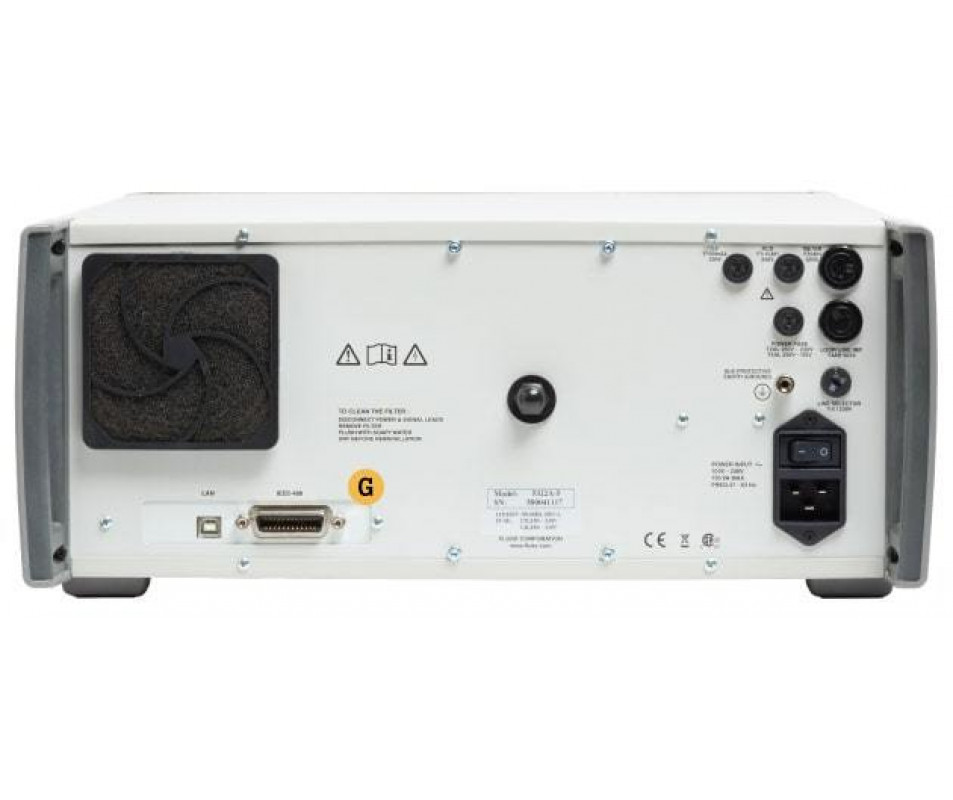

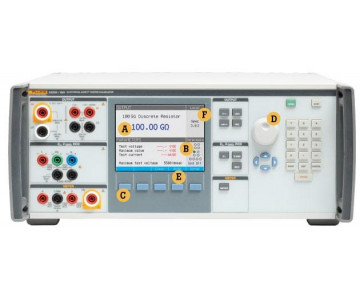

Передняя и задняя панели калибратора 5322A

Конструкция панели управления 5322A ориентирована на упрощение работы оператора и минимизацию ошибок при калибровке. Все элементы интерфейса продуманы с точки зрения быстрого доступа к функциям и наглядности отображаемых данных.

A. Цветной дисплей увеличенного размера
Экран с высоким уровнем яркости и крупным шрифтом обеспечивает удобное считывание информации. При этом заданные значения отображаются синим цветом, а измеренные — красным, что снижает вероятность ошибок при работе.
B. Индикация активных клемм
На дисплее отображаются задействованные клеммы в зависимости от выбранной функции, что позволяет оператору сразу понимать текущую конфигурацию подключения.
C. Программируемые кнопки меню
Функциональные клавиши автоматически адаптируются под выбранный режим работы, благодаря чему навигация становится логичной и не требует длительного обучения.
D. Регулировка значений и цифровая клавиатура
Ввод параметров выполняется либо с помощью цифровой клавиатуры, либо через поворотный регулятор, что позволяет быстро задавать нужные значения или диапазоны.
E. Графическое руководство по подключению
Встроенная справка наглядно показывает, какие соединения необходимо выполнить. Доступ к ней осуществляется через кнопку Mode (Режим).
F. Отображение метрологических характеристик
Система позволяет просматривать неопределённость как заданных, так и измеренных значений, что важно для контроля точности калибровки.

Преимущества использования MET/CAL® и дополнительные возможности 5322A

Интеграция с программным обеспечением MET/CAL®

Калибратор 5322A поддерживает работу с программным обеспечением Fluke Calibration MET/CAL в режиме эмуляции модели 5320A. Такой подход позволяет увеличить производительность до четырёх раз по сравнению с традиционными ручными методами калибровки.

Использование MET/CAL обеспечивает стабильность результатов при каждом цикле калибровки, а также автоматизирует процессы документирования. Программное обеспечение фиксирует процедуры, этапы и результаты измерений, что необходимо для соответствия требованиям стандарта ИСО 17025 и другим системам контроля качества.

Сервис и поддержка

Оборудование Fluke известно высокой точностью и надёжностью, однако ключевую роль играет также сервисная поддержка. Компания предоставляет глобальную сеть обслуживания, включая калибровку и ремонт оборудования, что позволяет поддерживать приборы в рабочем состоянии на протяжении всего срока эксплуатации.

Сервисные программы Priority Gold ориентированы на снижение времени простоя оборудования и оптимизацию затрат на владение. В свою очередь, CarePlan предусматривает ежегодную калибровку (стандартную или аккредитованную), пожизненную гарантию и бесплатный ремонт.

Следует учитывать, что доступность CarePlan зависит от региона. Для получения актуальной информации рекомендуется обращаться к официальному представителю Fluke Calibration.

Гибкость конфигурации и выбор моделей

Линейка 5322A позволяет подобрать конфигурацию под конкретные задачи лаборатории. Базовая версия обеспечивает работу с напряжением до 1,5 кВ, тогда как модель 5322A/5 оснащена высоковольтными резисторами до 5 кВ для расширенного спектра задач.

Дополнительно доступны следующие опции:

активная компенсация контура
прецизионный источник переменного и постоянного напряжения до 600 В
датчик высокого напряжения до 40 кВ (точность до 0,5%)

Такая модульность позволяет адаптировать оборудование под конкретные требования и бюджет.

Комплект поставки и расширение возможностей

В стандартную комплектацию 5322A входят аксессуары, расширяющие функциональность прибора:

внешний умножитель сопротивления — до 10 ТОм для калибровки тестеров до 10 кВ
адаптер УЗО PAT — обеспечивает безопасное подключение с учётом региональных стандартов
внешний делитель 10 кВ — повышает точность измерений при работе с высокими напряжениями

Благодаря широкому выбору моделей и аксессуаров пользователь может сформировать конфигурацию, максимально соответствующую задачам и техническим требованиям.

Дополнительное устройство 5322A-LOAD

Дополнительный модуль 5322A-LOAD представляет собой высокоомную нагрузку с рабочим напряжением до 5 кВ. Он предназначен для прямого подключения к тестерам Hipot при проверке токов утечки.

Устройство оснащено девятью высоковольтными резисторами в диапазоне от 10 кОм до 10 МОм, которые могут подключаться параллельно в допустимых пределах. Это позволяет повысить точность измерений и гибкость настройки под конкретные задачи.

Fluke 5322A — полные технические характеристики

Общие характеристики

Уровень достоверности характеристик	99 %
Интервал характеристик	1 год
Линия питания	115/230 В AC (50/60 Гц) +10 % / -14 % Максимальная разница между нейтралью и защитным заземлением — 15 В При отклонении от -10 % до -14 % действуют ограничения по нагрузке (см. VLC)
Потребляемая мощность	1250 ВА (макс.)
Защита предохранителями	Сеть AC: 2 A / 250 В (230 В), T2L250V — 5×20 мм Сеть AC: 4 A / 250 В (115 В), T4L250V — 5×20 мм УЗО: 3,15 A / 250 В, F3.15H — 5×20 мм Амперметр: 20 A / 500 В, F20H — 6,3×32 мм Импеданс: 4 A / 500 В, T4H — 6,3×32 мм Ток утечки: 100 мА / 250 В, F100 — 5×20 мм

Условия эксплуатации

Время прогрева	15 минут
Рабочая температура	18–28 °C
Температура калибровки	23 °C
Температурный коэффициент	0,1 × /°C от годовой точности при отклонении более ±5 °C (5–40 °C)
Температура хранения	−10…+50 °C
Время восстановления	< 24 часов
Влажность (работа)	<80 % при 28 °C (>10 ГОм — <70 %)
Влажность (хранение)	<90 %, без конденсации
Высота	Работа: до 3050 м Хранение: до 12 200 м

Габариты и масса

Габариты	430 × 555 × 170 мм
Масса	20 кг

Соответствие нормативам

Безопасность	IEC 61010-1: CAT II, степень загрязнения 2 IEC 61010-2-030: до 5000 В
ЭМС	IEC 61326-1 CISPR 11: Группа 1, класс A Группа 1 — использование ВЧ энергии для работы Класс A — промышленное применение (не для жилых зон) Возможны помехи при подключении к объекту испытаний
Корея (KCC)	Класс A — только промышленное использование
США (FCC)	47 CFR 15, освобожден от лицензирования (п.15.103)

Электрические характеристики

Источник низкого сопротивления

Диапазон: 100 мОм – 10 кОм + фиксированное значение 10 мОм (AC/DC, 50/60 Гц)

Источник высокого сопротивления

1,5 кВ: 10 кОм – 10 ГОм + 100 ГОм
5,5 кВ (опция /5): 10 кОм – 100 ГОм

Измерение испытательного напряжения

0 – 5500 В DC

Заземление

1 мОм – 1700 Ом (AC/DC)

Импеданс линии

25 мОм – 1700 Ом
Остаточный импеданс: 0 – 10 Ом
Разрешение: 1 мОм
Режим COMP (VLC)

Ток утечки

Диапазон: 0,1 – 30 мА

Пассивный: 60–250 В AC
Дифференциальный: 60–250 В AC
Замещающий: 10–250 В AC
Активный (VLC): 50–100 В AC

Неопределенность:
±(0,3 % + 2 мкА)
Активный режим: ±(0,3 % + 1 мкА)

Примечание: активный режим синхронизируется с сетью для подавления помех.

Имитация тела человека

0 – 10 000 Ом, разрешение 1 Ом

УЗО (электроустановки)

0,5×I / 1×I: 5–30 мА
1,4×I / 2×I: 14–60 мА
5×I: 50–150 мА

Разрешение: 1 мкА (до 30 мА), 10 мкА (до 150 мА), 100 мкА (до 3 А)

Время: 10–5000 мс
Погрешность: ±(0,02 % + 0,25 мс)

Напряжение прикосновения: 50 В
Напряжение сети: до 250 В
Погрешность: ±(5 % + 3 В)

УЗО (PAT)

5–150 мА
Время: 10–5000 мс
Погрешность: ±1 %

Калибратор напряжения (VLC)

0,03 – 600 В AC/DC

Мультиметр

HV: до 5000 В
V: до 1100 В
Ток: до 30 А

Мощность

До 33 кВА (AC/DC), PF и φ

Hipot

THD: до 25 гармоник
Пульсации: до 10 %
Flash: до 3000 В
Ток утечки: до 300 мА

Fluke 5322A — перечень моделей

Код	Модель	Наименование	Описание
4983377	Fluke 5322A EU	Multifunction Electrical Tester Calibrator	Базовая модель: сопротивление 1 кВ / 1,5 кВ
4983389	Fluke 5322A/VLC EU	Multifunction Electrical Tester Calibrator with VLC Option	Сопротивление 5 кВ + источник 600 В + компенсация импеданса контура
4983392	Fluke 5322A/40 EU	Multifunction Electrical Tester Calibrator with 40 kV Option	Сопротивление 1,5 кВ + датчик 40 кВ
4983404	Fluke 5322A/VLC/40 EU	Multifunction Electrical Tester Calibrator with VLC and 40 kV Option	Сопротивление 1,5 кВ + 600 В источник + компенсация + датчик 40 кВ
4983419	Fluke 5322A/5 EU	Multifunction Electrical Tester Calibrator with 5 kV Option	Высоковольтные выходы сопротивления до 5 кВ
4983428	Fluke 5322A/5/VLC EU	Multifunction Electrical Tester Calibrator with 5 kV and VLC Option	5 кВ + источник 600 В + компенсация импеданса
4983437	Fluke 5322A/5/40 EU	Multifunction Electrical Tester Calibrator with 5 kV and 40 kV Option	5 кВ + датчик 40 кВ
4983443	Fluke 5322A/5/VLC/40 EU	Multifunction Electrical Tester Calibrator with 5 kV, VLC and 40 kV Option	Максимальная конфигурация: 5 кВ + 600 В + компенсация + 40 кВ датчик

Дополнительные опции и аксессуары

Код	Модель	Наименование	Описание
4983690	5322A-LOAD	High Voltage Load Adapter	Высоковольтный нагрузочный адаптер для работы с тестерами Hipot
2637690	Y5320	Rack Mount Kit for 5320A and 5322A	Комплект для установки в стойку (rack)
5071974	5322A/CASE	Transit Case for 5322A	Транспортировочный кейс (без 5322A-LOAD)
708289	Y8021	IEEE-488 Shielded Interface Cable, 1 m	Экранированный интерфейсный кабель IEEE-488, длина 1 м
