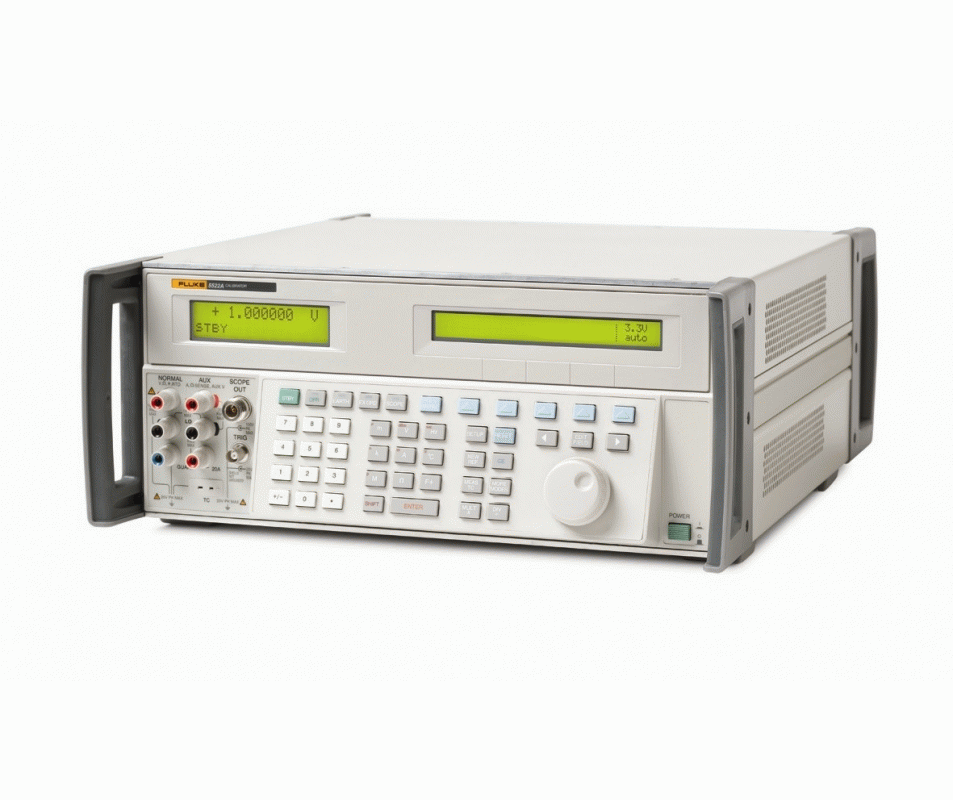

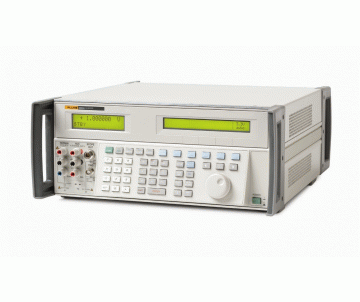

Fluke 5522A Многофункциональный калибратор

0 отзывов Написать отзыв

Цена по запросу

Описание
Отзывов (0)

Многофункциональный калибратор Fluke 5522A

Обзор

Fluke 5522A — это многофункциональный калибратор электрических величин, предназначенный для поверки и настройки широкого спектра измерительного оборудования. Прибор используется в метрологических лабораториях, сервисных центрах и на предприятиях, где требуется высокая точность и универсальность.

Устройство формирует постоянное и переменное напряжение и ток, поддерживает воспроизведение сопротивления, емкости, частоты, а также параметров электрической мощности. Благодаря этому калибратор позволяет обслуживать различные типы приборов в рамках одного решения.

Fluke 5522A поддерживает генерацию сигналов различных форм, включая синусоидальные, прямоугольные и треугольные. Также предусмотрена работа с гармоническими составляющими, что позволяет моделировать реальные условия эксплуатации оборудования.

Калибратор способен одновременно формировать напряжение и ток с управлением фазовым сдвигом. Это обеспечивает возможность калибровки приборов, измеряющих мощность, а также тестирования сложных электрических цепей.

Дополнительно реализована поддержка температурных датчиков. Прибор может использоваться для работы с термопарами и термометрами сопротивления, а также выполнять измерение температурных параметров.

Fluke 5522A может быть интегрирован в автоматизированные системы калибровки. Использование специализированного программного обеспечения позволяет стандартизировать процедуры и повысить производительность работы.

Калибратор применяется для:

цифровых и аналоговых мультиметров
токовых клещей
измерителей мощности
регистраторов и самописцев
анализаторов гармоник
осциллографов (с опциями)
датчиков и преобразователей

Широкий функционал и высокая точность делают Fluke 5522A универсальным инструментом для выполнения большинства задач электрической калибровки.

Технические характеристики

Постоянное напряжение (DC)

Диапазон	Разрешение	Погрешность
0 – 330 мВ	1 мкВ	±(50 ppm + 10 мкВ)
0 – 3,3 В	10 мкВ	±(45 ppm + 20 мкВ)
0 – 33 В	100 мкВ	±(45 ppm + 200 мкВ)
0 – 330 В	1 мВ	±(50 ppm + 2 мВ)
0 – 1020 В	10 мВ	±(60 ppm + 20 мВ)

Переменное напряжение (AC)

Диапазон	Частота	Погрешность
1 мВ – 330 мВ	10 Гц – 20 кГц	±0,1%
330 мВ – 3,3 В	10 Гц – 50 кГц	±0,08%
3,3 В – 33 В	10 Гц – 50 кГц	±0,07%
33 В – 330 В	10 Гц – 20 кГц	±0,1%
330 В – 1020 В	10 Гц – 10 кГц	±0,15%

Постоянный ток (DC)

Диапазон	Погрешность
0 – 330 мкА	±0,05%
0 – 3,3 мА	±0,04%
0 – 33 мА	±0,03%
0 – 330 мА	±0,03%
0 – 2,05 А	±0,05%
0 – 20,5 А	±0,1%

Переменный ток (AC)

Диапазон	Частота	Погрешность
29 мкА – 330 мкА	10 Гц – 1 кГц	±0,1%
330 мкА – 3,3 мА	10 Гц – 5 кГц	±0,08%
3,3 мА – 33 мА	10 Гц – 10 кГц	±0,08%
33 мА – 330 мА	10 Гц – 10 кГц	±0,1%
330 мА – 2,05 А	10 Гц – 5 кГц	±0,15%
2,05 А – 20,5 А	10 Гц – 1 кГц	±0,2%

Сопротивление

Диапазон	Погрешность
0 – 330 Ом	±0,02%
330 Ом – 3,3 кОм	±0,02%
3,3 кОм – 33 кОм	±0,02%
33 кОм – 330 кОм	±0,05%
330 кОм – 3,3 МОм	±0,1%
3,3 МОм – 1100 МОм	±0,5%

Емкость

Диапазон	Погрешность
220 пФ – 3,3 нФ	±0,5%
3,3 нФ – 33 нФ	±0,3%
33 нФ – 330 нФ	±0,3%
330 нФ – 3,3 мкФ	±0,5%
3,3 мкФ – 110 мФ	±1%

Мощность

Тип	Диапазон	Погрешность
Постоянная (DC)	до 20,9 кВт	±0,1%
Переменная (AC)	до 20,9 кВт	±0,3%

Фаза

Параметр	Значение	Погрешность
Диапазон	0 … ±180°	±0,02°

Температурные функции (термопары)

Тип	Диапазон	Погрешность
B	0 – 1820 °C	±0,5°C
E	-200 – 1000 °C	±0,3°C
J	-210 – 1200 °C	±0,3°C
K	-200 – 1370 °C	±0,3°C
N	-200 – 1300 °C	±0,4°C
R/S	0 – 1760 °C	±0,5°C
T	-200 – 400 °C	±0,2°C

Температурные функции (RTD)

Тип	Диапазон	Описание
Pt100	-200 – 850 °C	стандартный платиновый датчик
Pt1000	-200 – 850 °C	повышенная чувствительность
Другие RTD	в зависимости от конфигурации	поддерживаются через настройки

Модели и опции

Модель / опция	Описание
Fluke 5522A	Базовая версия калибратора
5522A/SC	Опция калибровки осциллографов
5522A/MEG	Расширение для мегаомметров
5522A/SC/MEG	Комбинированная конфигурация
MET/CAL	Программное обеспечение для автоматизации
Аксессуары	кабели, адаптеры и дополнительные модули

Применение

Поверка мультиметров
Калибровка токовых клещей
Настройка измерителей мощности
Проверка температурных датчиков
Испытательные лаборатории
Производственные задачи
