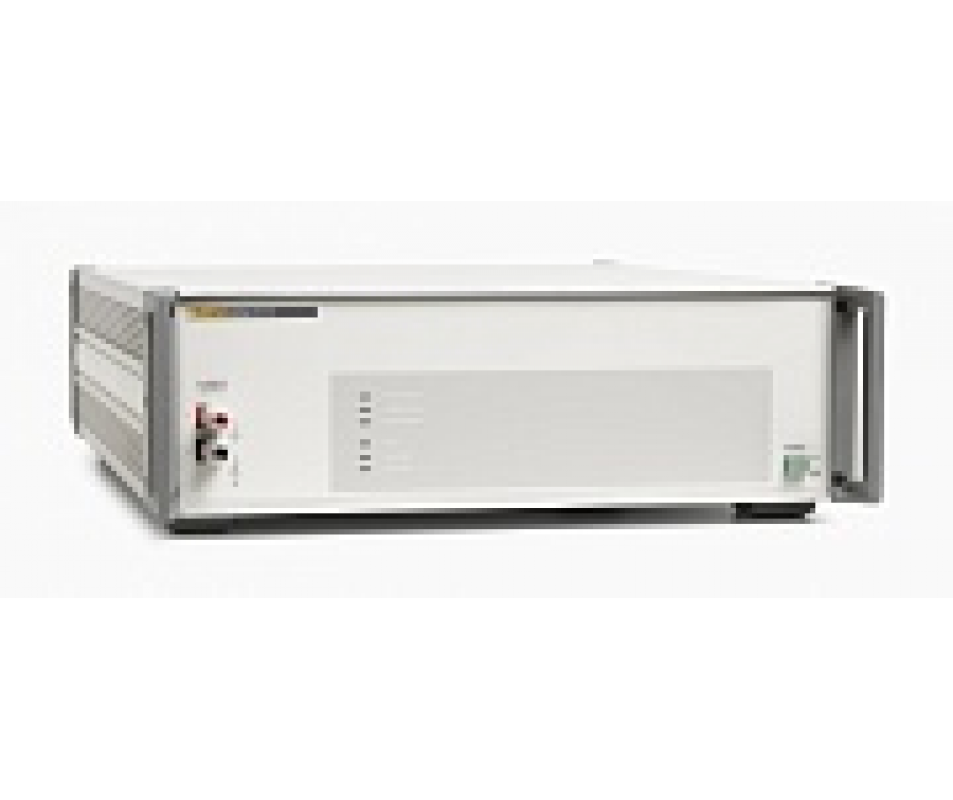

Усилитель тока Fluke 5725A

Обзор

Усилитель Fluke 5725A предназначен для расширения функциональных возможностей универсального калибратора Fluke 5730A в части генерации переменного напряжения, а также постоянного и переменного тока. Устройство работает под полным управлением калибратора серии 5730A через интерфейсный кабель, входящий в комплект поставки.

Применение усилителя позволяет существенно расширить диапазоны и нагрузочные характеристики калибратора, обеспечивая выполнение более сложных задач калибровки.

Для режима переменного напряжения калибратора Fluke 5730A при использовании усилителя Fluke 5725A обеспечиваются следующие улучшения:

• расширение верхней границы частоты до 100 кГц при напряжении 750 В и до 30 кГц при напряжении 1100 В;
• увеличение допустимого выходного тока до 70 мА на частотах выше 5 кГц и до 50 мА на частотах ниже 5 кГц;
• расширение предельно допустимой емкостной нагрузки до 1000 пФ.

Выходное напряжение усилителя Fluke 5725A подается на передние или задние выходные клеммы калибратора Fluke 5730A. Это исключает необходимость переподключения кабелей при выполнении процедур, где используются как стандартные, так и усиленные режимы работы.

Клеммы OUTPUT, расположенные на передней и задней панели Fluke 5725A, предназначены исключительно для вывода токовых сигналов. Через них формируется постоянный и переменный ток расширенного диапазона.

Так как большинство измерительных приборов с широким диапазоном токов оснащены отдельными входами для больших токов, данная конфигурация в большинстве случаев позволяет выполнять измерения без переключения соединений.

При необходимости использования одного выходного канала калибратор Fluke 5730A может быть настроен таким образом, чтобы все токовые сигналы выводились через клеммы усилителя Fluke 5725A.

Рабочие режимы и диапазоны Fluke 5725A
