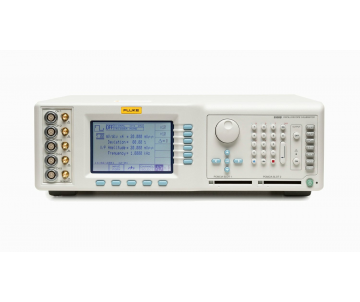

Fluke 9500B Калибратор осциллографов с активными головками - формирователями импульсов
Fluke 9500B Калибратор осциллографов с активными головками - формирователями импульсов

Fluke 9500B Калибратор осциллографов с активными головками - формирователями импульсов

0 отзывов Написать отзыв

  • Цена по запросу

Fluke 9500B Калибратор осциллографов с активными головками - формирователями импульсов

Обзор

Высокопроизводительный, полностью автоматизированный и модернизируемый калибратор осциллографов Fluke 9500B.

  • Полная автоматизация позволяет проводить поверку осциллографов без участия оператора
  • Возможность непрерывной модернизации является гарантией защиты ваших инвестиций
  • До 5 выходных каналов одновременно
  • Сглаженные синусоидальные сигналы до 6,0 ГГц и фронты до 25 пс.
  • Применение уникальной технологии Active Head Technology™ (активных головок) позволяет генерировать калибровочные сигналы непосредственно на входе осциллографа
  • Управление программным обеспечением Met/Cal Plus и процедуры

Приобретая калибратор осциллографов Fluke 9500B, пользователь получает в свое распоряжение устройство для полностью автоматизированной прецизионной калибровки осциллографов, которое по своим характеристикам соответствует практически любым потребностям. При этом всегда есть возможность модернизировать систему в соответствии с изменениями предъявляемых к ней требований.

Активные головки обеспечивают полностью автоматическую работу

Благодаря использованию уникальной технологии "активных головок", калибратор Fluke 9500B способен работать в полностью автоматическом режиме. При этом все сигналы, необходимые для полной калибровки осциллографа, генерируются в съемных головках, расположенных отдельно от базового устройства.

Головки подключаются непосредственно к входам осциллографа без дополнительных кабелей. Все управление и переключение форм сигналов производятся под контролем базового устройства, но внутри головки, буквально в нескольких миллиметрах от входа осциллографа и усилителей.

С учетом того, что каждое базовое устройство Fluke 9500B способно контролировать до пяти головок, подача, контроль и переключение всех сигналов, необходимых для калибровки 4-канального осциллографа с внешним запуском, могут осуществляться без вмешательства оператора и необходимости внешних переключений.

Активная головка 9560 FLK

Активная головка 9560 FLK выдает сглаженные синусоидальные сигналы с частотами до 6,4 ГГц.

Active Head Fluke 9560 FLK предоставляет пользователям калибраторов Fluke 9500B/3200 возможность получать синусоидальные сигналы частотой до 6,4 ГГц и фронты импульсов 70 пс.

В отличие от других калибраторов осциллографов, Fluke 9500B позволяет получать импульсы не только с фиксированной амплитудой. Технология активных головок позволяет регулировать выходную амплитуду в диапазоне от 4,44 мВ до 3,1 В, что дает возможность осуществлять проверку усилителей осциллографов вплоть до самых пределов их чувствительности.

Вне зависимости от выбранной амплитуды, управляемая фильтрация формы сигнала гарантирует точное распределение энергии по всем высокоскоростным фронтам.

Программная совместимость

Калибратор осциллографов Fluke 9500B полностью совместим с программным обеспечением автоматизации калибровки MET/CAL/TEAM, работающим на базе интерфейса IEEE-488.

Fluke 9500B Технические характеристики Калибратора осциллографов

Напряжение постоянного тока

Амплитудаот ± 1 мВ до ± 200 В на 1 МОм
от ± 1 мВ до ± 5 В на 50 Ом
Точность± (0,025 % + 25 мкВ)
Ранжирование1: 2: 5 или 1: 2: 2,5: 4: 5 или непрерывно
Отклонение± 11,2 %


Прямоугольный сигнал

АмплитудаДиапазон:
от 40 мкВ до 200 В пик-пик на 1 МОм
от 40 мкВ до 5 В пик-пик на 50 Ом
ПолярностьПоложительная, отрицательная или симметричная относительно земли
Точность (от 10 Гц до 10 кГц)< 1 мВ ± (1 % + 10 мкВ)
от 1 до 21 мВ ± (0,10 % + 10 мкВ)
Ранжирование1: 2: 5 или 1: 2: 2,5: 4: 5 или непрерывно
Отклонение± 11,2 %
Время нарастания/спада< 100 В < 150 нс
≥ 100 В < 200 нс
Выброс< 2 % в пике для первых 500 нс
ЧастотаДиапазон:
от 10 Гц до 100 кГц
Точность± 0,25 ppm
Ранжирование1: 2: 5 или 1: 2: 2,5: 4: 5 или непрерывно


Импульс с малым временем нарастания

АмплитудаДиапазон:
от 5 мВ до 3 В пик-пик на 50 Ом
Точностьот +50 до –150 пс
Ранжирование1: 2: 5 или 1: 2: 2,5: 4: 5 или непрерывно
Время нарастания/спадаУменьшение сигнала до нуля 500 пс
Отношение Mk/Sp01:09
Выбросы (на КСВН 1,2:1)< ± 1,5 % в пике на 3 ГГц
(первые 10 нс)
ЧастотаДиапазон:
от 10 Гц до 2 МГц
Точность± 0,25 миллионной доли
Ранжирование1: 2: 5 или 1: 2: 2,5: 4: 5 или непрерывно


Импульс с большим временем нарастания

АмплитудаДиапазон:
от 1 мВ до 200 В пик-пик на 1 МОм
от 1 мВ до 5 В пик-пик на 50 Ом
Точность±3 %
Ранжирование1: 2: 5 или 1: 2: 2,5: 4: 5 или непрерывно
Время нарастания/спада< 100 В < 150 нс
≥ 100 В < 200 нс
Отношение Mk/Sp01:01
Выброс< 2 % в пике для первых 500 нс
ЧастотаДиапазон:
от 10 Гц до 100 кГц
Точность± 0,25 миллионной доли
Ранжирование1: 2: 5 или 1: 2: 2,5: 4: 5 или непрерывно


Быстрое нарастание фронта (доступно только для активной головки 9530)

АмплитудаДиапазон:
от 5 мВ до 3 В пик-пик на 50 Ом
Точность±3 %
Ранжирование1: 2: 5 или 1: 2: 2,5: 4: 5 или непрерывно
Время нарастания/спадаУменьшение сигнала до нуля 150 пс
Отношение Mk/Sp01:09
Выброс< 3 % в пике на 8 ГГц
< 2 % в пике на 3 ГГц
(первая 1 нс)
ЧастотаДиапазон:
от 10 Гц до 2 МГц
Точность± 0,25 миллионной доли
Ранжирование1: 2: 5 или 1: 2: 2,5: 4: 5 или непрерывно


Быстрое нарастание фронта 70 пс (доступно только для активной головки 9560)

АмплитудаДиапазон:
от 25 мВ до 2 В пик-пик
Точность±3 %
Ранжирование1: 2: 5 или 1: 2: 2,5: 4: 5 или непрерывно
Время нарастания/спадаУменьшение сигнала до нуля 70 пс
Отношение Mk/Sp1:9
Выброс< ± 4 % в пике на 20 ГГц
< 3 % в пике на 8 ГГц
< 1 % в пике на 3 ГГц
(первые 700 пс)
ЧастотаДиапазон:
от 10 Гц до 1 МГц
Точность± 0,25 миллионной доли
Ранжирование1: 2: 5 или 1: 2: 2,5: 4: 5 или непрерывно


Быстрое нарастание фронта 25 пс (доступно только для активной головки 9550)

АмплитудаДиапазон:
от 425 до 575 мВ пик-пик на 50 Ом
Точность± 2 %
Время нарастания/спадаУменьшение сигнала до нуля 25 пс
Отношение Mk/Sp01:09


Отметки времени

ТипыПрямоугольные/синусоидальные, импульсные, узкие треугольные
Прямоугольные/синусоидальныеПериод прямоугольных:
от 10 нс до 55 с
Период синусоидальных:
от 450 пс до 10 нс
9500/600 = от 1 нс до 10 нс
9560 = от 180 пс до 10 нс
ИмпульсныеПериод:
от 1 мкс до 55 с
Время нарастания/спада:
2,5 % от периода
Узкие треугольные
Ранжирование1: 2: 5 или 1: 2: 2,5: 4: 5 или непрерывно для периодов сигналов всех форм
Точность временной разверткиНормальная:
± 0,25 миллионной доли
Дрожание фазы временной развёртки10 пс пик-пик
Отклонение± 45 % для периода
Амплитудаот 100 мВ до 1 В пик-пик
Промежуточное делениеКаждая 10 отметка может быть установлена на более высокую амплитуду для периодов ± 1 мкс для сигналов всех форм


Сглаженная синусоидальная волна и двойная синусоидальная волна

ЧастотаДиапазон:
9500B/600 от 0,1 Гц до 600 МГц
9500B/1100 от 0,1 Гц до 1,1 ГГц
9500B/3200 от 0,1 Гц до 3,2 ГГц
9500B/2200+9560 от 0,1 Гц до 6,4 ГГц
Амплитуда (сглаженная волна на 50 Ом)от 0,1 Гц до 550 МГц
от 4,44 мВ до 5,560 В пик-пик
от 550 МГц до 2,5 ГГц
от 4,44 мВ до 3,336 В пик-пик
от 2,5 до 3,2 ГГц
от 4,44 мВ до 2,224 В пик-пик
от 3,2 до 6,4 ГГц
от 25 мВ до 2 В пик-пик
Точность± 1,5 % при 50 кГц
Плоскостность (относительно 50 кГц)от 0,1 Гц до 300 МГц
± 2 %
от 300 до 550 МГц
± 3 %
от 550 МГц до 1,1 ГГц
± 4 %
от 1,1 до 3,2 ГГц
± 5 %
от 3 до 6 ГГц
± 5 %
Ранжирование1: 2: 5 или 1: 2: 2,5: 4: 5 или непрерывно
Чистота синусоидальной волны2-я гармоника
≤ 35 дБн
3-я гармоника
≤ 40 дБн
Прочие ложные сигналы
≤ 40 дБн (обычно)


Входной импеданс

Измерение сопротивления (недоступно для 9550)Диапазон:
от 10 до 150 Ом и от 50 кОм до 12 МОм
Точностьот 10 до 40 Ом ± 0,5 %
от 40 до 90 Ом ± 0,1 %
от 90 до 150 Ом ± 0,5 %
от 50 до 800 кОм ± 0,5 %
от 800 кОм до 1,2 МОм ± 0,1 %
от 1,2 до 12 МОм ± 0,5 %
Измерение емкости (недоступно для 9550 и 9560)Диапазон:
от 1 до 95 пФ
Точностьот 1 до 35 пФ 2 % ± 0,25 пФ
от 35 до 95 пФ 3 % ± 0,25 пФ


Ток

АмплитудаПостоянный ток:
от ± 100 мкА до ± 100 мА
Прямоугольный сигнал:
от ± 100 мкА до ± 100 мА пик-пик
Точность± (0,25 % + 0,5 мкА)
ЧастотаТочность:
от 10 Гц до 100 кГц
± 0,25 миллионной доли
Ранжирование1: 2: 5 или 1: 2: 2,5: 4: 5 или непрерывно


Fluke 9500B Перечень моделей

Артикул Модель Наименование Описание Госреестр
1623977 Fluke 9500B/600 Oscilloscope Calibrator Workstation 600 MHz Калибратор осциллографов Fluke 9500B/600 предназначен для поверки и калибровки осциллографов полосой до 600 МГц 30374-13
1623989 Fluke 9500B/1100 Oscilloscope Calibrator Workstation 1100 MHz Калибратор осциллографов Fluke 9500B/1100 предназначен для поверки и калибровки осциллографов полосой до 1100 МГц 30374-13
1623992 Fluke 9500B/3200 Oscilloscope Calibrator Workstation 3200 MHz Калибратор осциллографов Fluke 9500B/3200 предназначен для поверки и калибровки осциллографов полосой до 3.2 ГГц 30374-13


Fluke 9500B Перечень опций

Артикул Модель Наименование Описание
16251659510 FLKActive Head1.1 ГГц, фронт 500 пс
16251769530 FLKActive Head3.2 ГГц, фронт 150/500 пс
16251839550 FLKActive Head25 пс
16250049560 FLKActive Head6 ГГц, фронт 70 пс
15765029500/CASECaseКейс для транспортировки
16252169500-90 FLKRack KitМонтаж в стойку
708289Y8021GPIB Cable1 м
708297Y8022GPIB Cable2 м
4221012MET/CAL/TEAMXPSoftwareПО автоматизации
2574051MET/CAL-IEEE USBControllersUSB-GPIB контроллеры


Fluke 9500B Конфигурация

Активные головки предназначены для минимизации потерь и искажений высокочастотного сигнала. Они представляют собой генераторы эталонных сигналов, подключаемые непосредственно к входу осциллографа.

Базовый блок выполняет функции управления, а генерация сигналов осуществляется в активной головке.

Выбор конфигурации зависит от требуемой частоты и параметров сигнала, а также от типа используемой активной головки.
